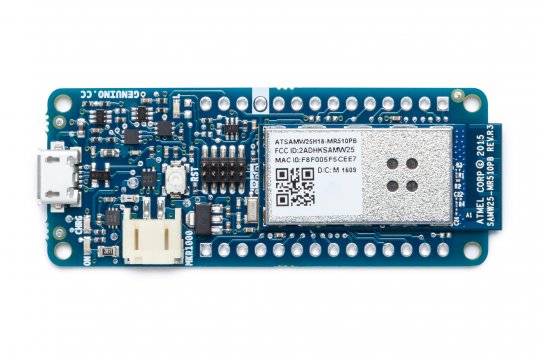

Genuino MKR1000
|
Genuino MKR1000 offre una soluzione pratica e con un ottimo rapporto costo / beneficio per tutti i maker che vogliono aggiungere connettività Wifi ai loro progetti per connetterli all'Internet delle Cose. |
|
|
Genuino MKR1000 offre una soluzione pratica e con un ottimo rapporto costo / beneficio per tutti i maker che vogliono aggiungere connettività Wifi ai loro progetti per connetterli all'Internet delle Cose. |
Genuino MKR1000 è stata progettata per dare una soluzione pratica e con un ottimo rapporto costo / beneficio per tutti i makers che vogliono aggiungere connettività Wifi ai loro progetti, avendo una minima esperienza pregressa. Questa scheda è basata sul modulo ATSMAW25, parte della famiglia Smartconnect di ATMEL Wireless devices, creata apposta per progetti e periferiche Internet delle Cose.
La scheda include un circuito di carica per batterie Li-Po, che permette alla Genuino MKR1000 di funzionare a batteria o con una fonte di alimentazione esterna a 5 Volt, il passaggio da una sorgente all'altra è gestito automaticamente. La potenza del processore a 32 bit simile alla Zero, una grande quantità di I/O, un Wifi a bassa potenza insieme ad un chip di criptazione per comunicare in tutta sicurezza fanno di questa board la compagna perfetta per tutti i progetti per l'Internet delle Cose che richiedono alimentazione a batteria e un piccolo form factor.
Nota importante A differenza della maggior parte delle schede, la MKR1000 funziona a 3.3 Volt. Il valore massimo che i pin di I/O possono supportare sono 3.3 Volt. Sorgenti collegate ai pin di I/O che erogano più di 3.3 Volt possono danneggiare la scheda.
Le batterie Li-Po sono caricate a 4,2 V con una corrente che normalmente è la metà della capacità nominale (C/2), la scheda utilizza un chip di ricarica che ha una corrente di carica di 350mAh. Questo significa che la capacità MINIMA della batteria deve essere 700 mAh. Batterie più piccole possono essere danneggiate, e potrebbero surriscaldarsi, sviluppando gas interni ed esplodere, con rischio di incendio. Vi raccomandiamo fortemente di utilizzare batterie Li-Po che abbiano almeno 700 mAh di capacità. Una batteria più grande potrebbe impiegare maggiore tempo a caricarsi, ma non verrà danneggiata o surriscaldata. Il chip di ricarica è programmato per caricare per 4 ore e poi andare in stand-by. In questo modo verrà limitata la quantità di carica massima a 1400 mAh per ogni ciclo di ricarica.
| Microcontroller | SAMD21 Cortex-M0+ 32bit low power ARM MCU |
| Board Power Supply (USB/VIN) | 5V |
| Supported Battery(*) | Li-Po single cell, 3.7V, 700mAh minimum |
| Circuit Operating Voltage | 3.3V |
| Digital I/O Pins | 8 |
| PWM Pins | 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19) |
| UART | 1 |
| SPI | 1 |
| I2C | 1 |
| Analog Input Pins | 7 (ADC 8/10/12 bit) |
| Analog Output Pins | 1 (DAC 10 bit) |
| External Interrupts | 8 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17) |
| DC Current per I/O Pin | 7 mA |
| Flash Memory | 256 KB |
| SRAM | 32 KB |
| EEPROM | no |
| Clock Speed | 32.768 kHz (RTC), 48 MHz |
| LED_BUILTIN | 6 |
| Full-Speed USB Device and embedded Host | |
| LED_BUILTIN | 6 |
| Lenght | 61.5 mm |
| Width | 25 mm |
| Weight | 32 gr. |
